Alta productividad
Múltiples cargadores de tubos y perfiles
Corte de perfiles y tubos
Perfiles abiertos o cerrados
Customización
Carga automática o semiautomática. Cabezales de corte 2D o 3D
Corte láser
Corte de perfiles y tubos

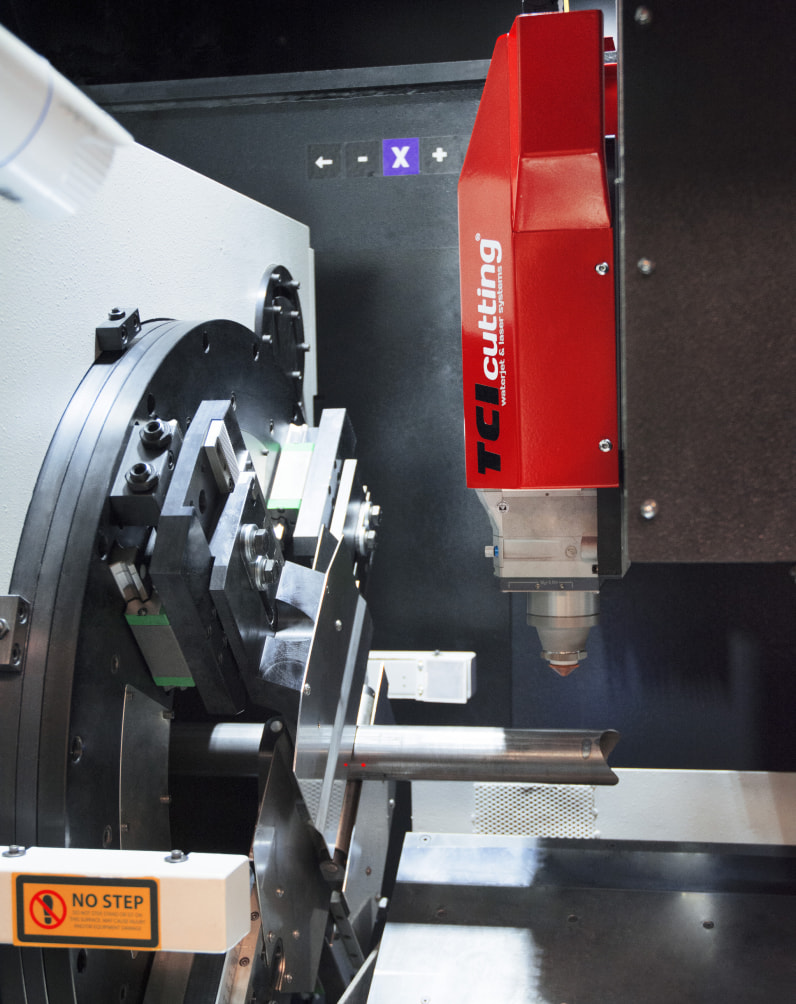

La tecnología del láser fibra llega a la producción de corte de perfiles y tubos, elementos muy utilizados en un extenso abanico de sectores. Carga y descarga totalmente automatizada con velocidad continua y mínimo mantenimiento. El nuevo sistema de TCI Cutting es capaz de procesar tubos y perfiles desde ø20 mm hasta ø220 mm sin necesidad de cambios en el utillaje en todo tipo de cortes y longitudes. Esto aumenta el tiempo operativo de la máquina de corte y garantiza un flujo altamente productivo sin parones. Además, este nuevo sistema de corte por láser de perfiles y tubos con fuente de fibra permite cortar tanto perfiles abiertos, con el cabezal de cinco ejes, o cerrados.
La tecnología láser fibra para corte de tubos y perfiles permite eliminar procesos anteriores y posteriores al corte que eran necesarios hasta ahora, lo cual supone un ahorro de tiempo y un aumento de la competitividad por un lado, y la oportunidad de acceder a nichos de mercado y a sectores nuevos.
Con capacidades y posibilidades innumerables, esta máquina abarca un elevado rango de perfiles, con carga automática o semiautomática de hasta 12 metros y puede realizar una descarga múltiple controlada desde el Control Numérico Central, CNC.
Las características técnicas de la Smarttube Fiber® de TCI Cutting la convierten en la máquina más versátil y flexible del mercado, ya que ofrece una solución completa, con consumos energéticos muy bajos y una calidad del corte inigualable.
Especificaciones
técnicas
| Característica | 120 | 220 |
|---|---|---|
| Carga máxima | 20 kg/m | 36 kg/m |
| Cabezales | 1 - 2D | 1 (2D o 3D) |
| Vel. Posicionamiento Máx simultánea | 50 m/min | 50 m/min |
| Aceleración máx. axial | 1G | 1G |
| Tolerancia máquina VDI/DGQ3441 | ± 0.05 mm/m | ± 0.05 mm/m |
| Repetibilidad | ± 0.025 mm | ± 0.025 mm |
| Potencias | De 1 kW to 4 kW | De 1 kW to 4 kW |
| Dimensiones | 6.000 mm hasta 12.000 mm | 6.000 mm hasta 12.000 mm |
| Formatos soportados | Circular, cuadrado y rectangular | Circular, cuadrado y rectangular |
| Dimensiones de tubo | ø20 a ø120 mm | ø20 a ø220 mm |
| Carga máxima de almacén | 80 Kg/m (ø600 mm) | 100 Kg/m (ø600 mm) |
| Extracción de virutas automático | Opcional | Opcional |
| Extracción de piezas cortadas | Opcional | Opcional |
| Modelo | Dimensiones |
|---|---|
| 120 | 6.000 mm x ø220 mm |
| 220 | 6.000 mm x ø220 mm |
ALTA PRODUCTIVIDAD
Funciones inteligentes
MÁQUINAS DE CORTE LÁSER
Desarrollos tecnológicos
Energy Cut Gas Mix 2.0®
Reducción de hasta un 70% de consumo de gas en cortes con oxígeno y nitrógeno.
Rage Cut 2.0®
Corte láser de alta potencia un 40% más rápido en piezas de gran espesor en acero al carbono.
Fly Cut 3.0®
Corte ultra rápido en rejilla y taladros consecutivos.
Nozzle Control 2.0®
Diagnóstico del estado de las boquillas mediante inteligencia artificial.
Smart Camera 4.0®
Cámara inteligente para detección y medición del material.
Freezetec 2.0®
Sistema de corte láser refrigerado por agua.
